P/09 · Residencial
Gire, dê zoom, navegue por dentro. Este é o IFC real entregue para a obra — estrutura, hidráulica e elétrica, todos juntos. Sem download, sem plugin.

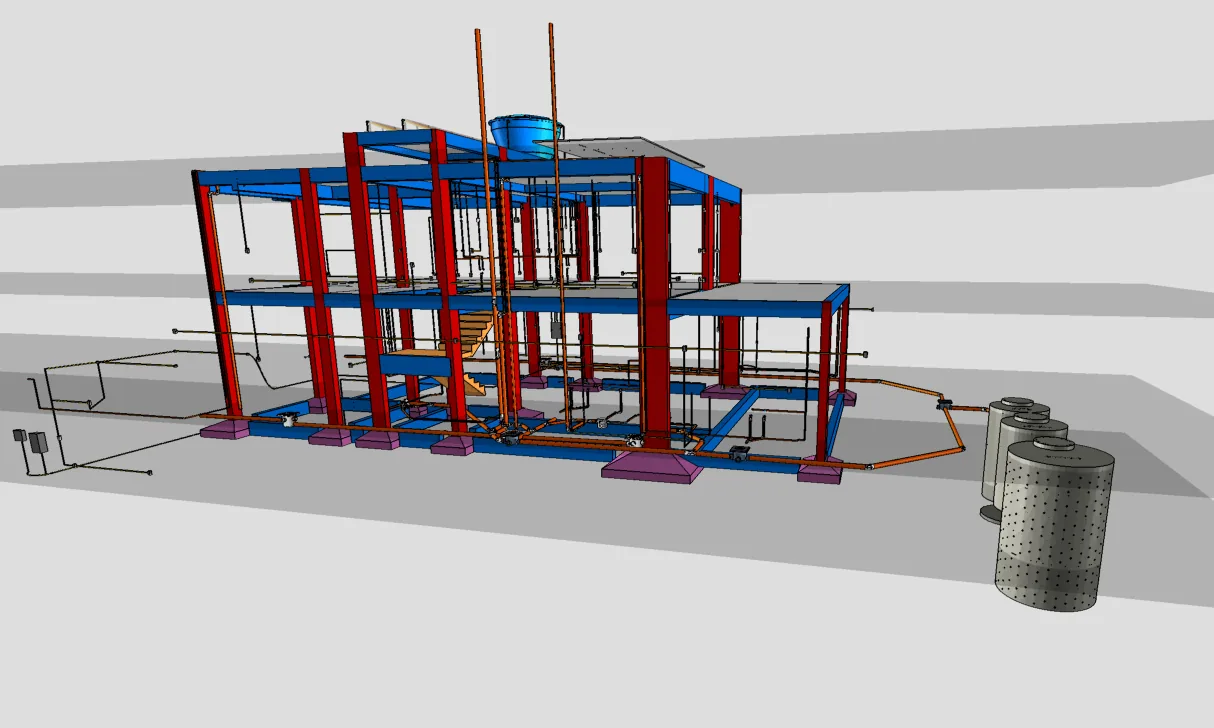

Residência de dois pavimentos modelada em BIM do alicerce ao último ponto de tomada — estrutural, hidrossanitário e elétrico no mesmo modelo federado. Cada disciplina mora no mesmo modelo — então a planta executiva, o isométrico e a vista 3D contam a mesma história, sem versões soltas.

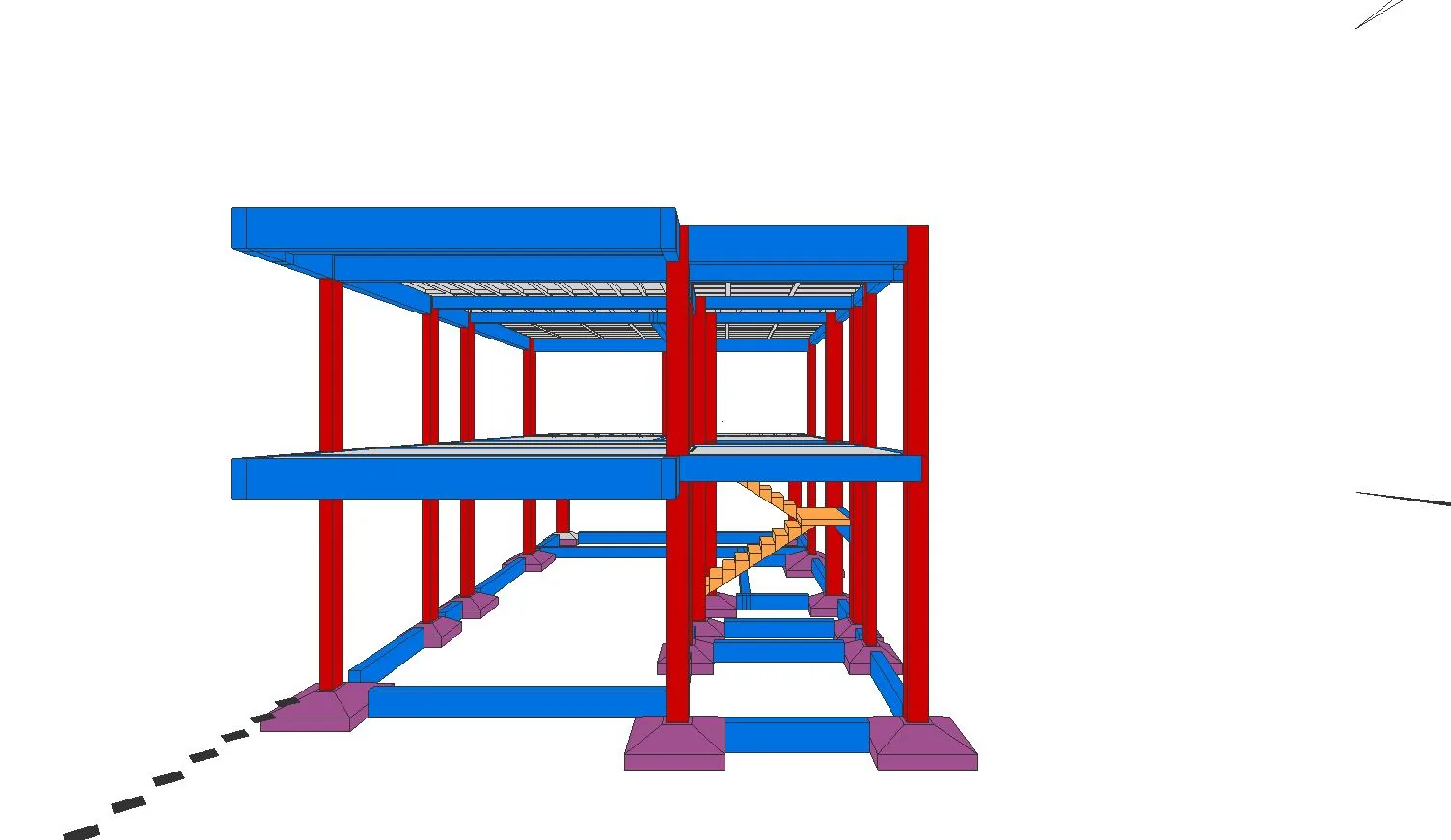

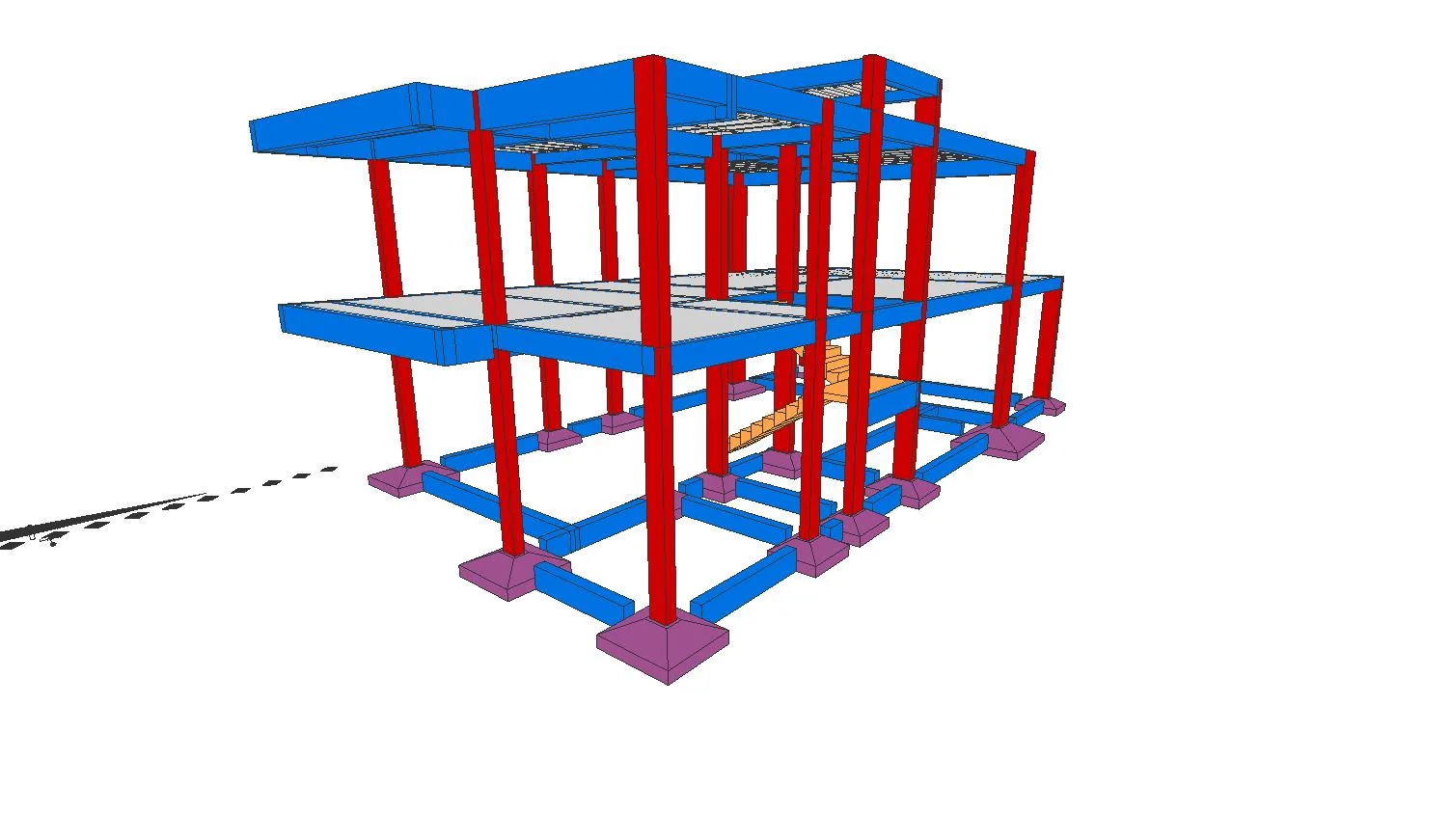

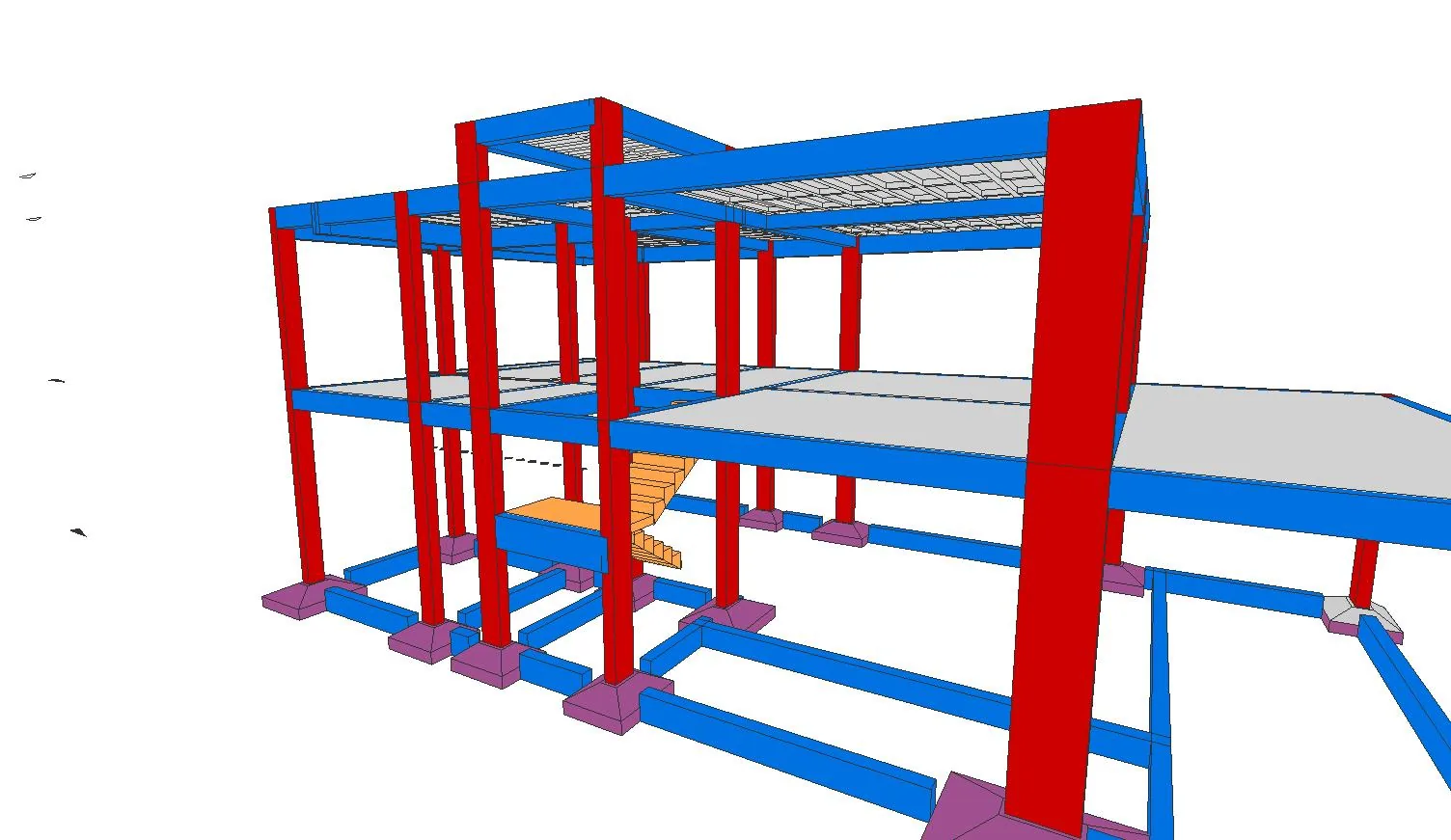

Pilares, vigas e lajes modelados em 3D. As sapatas (em rosa) já saem dimensionadas e georreferenciadas para a equipe de fundação.

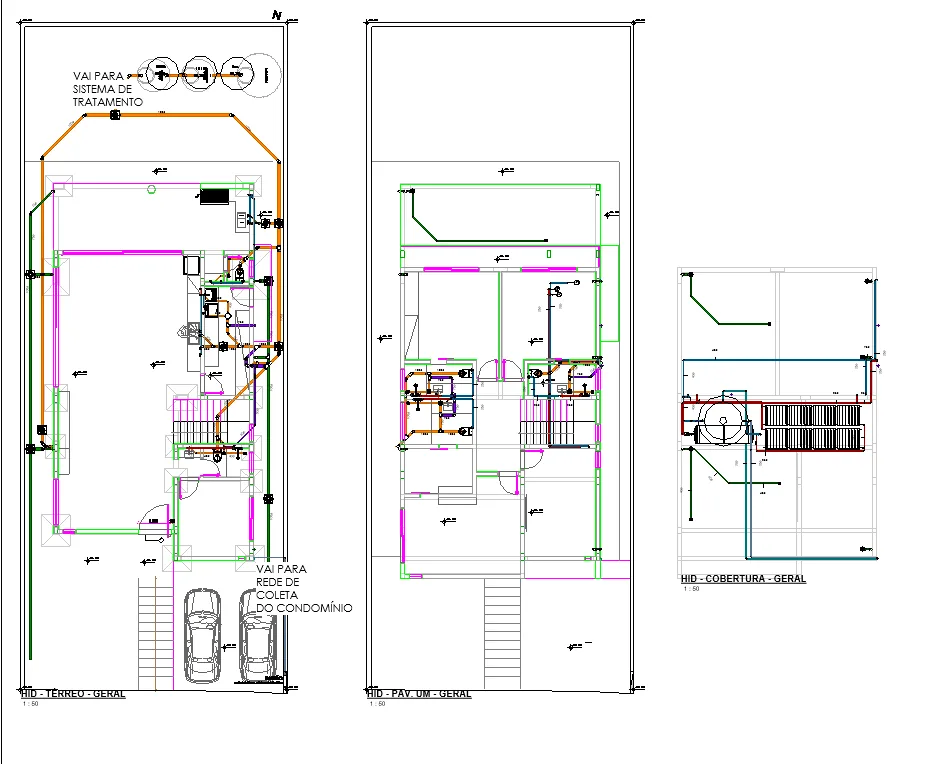

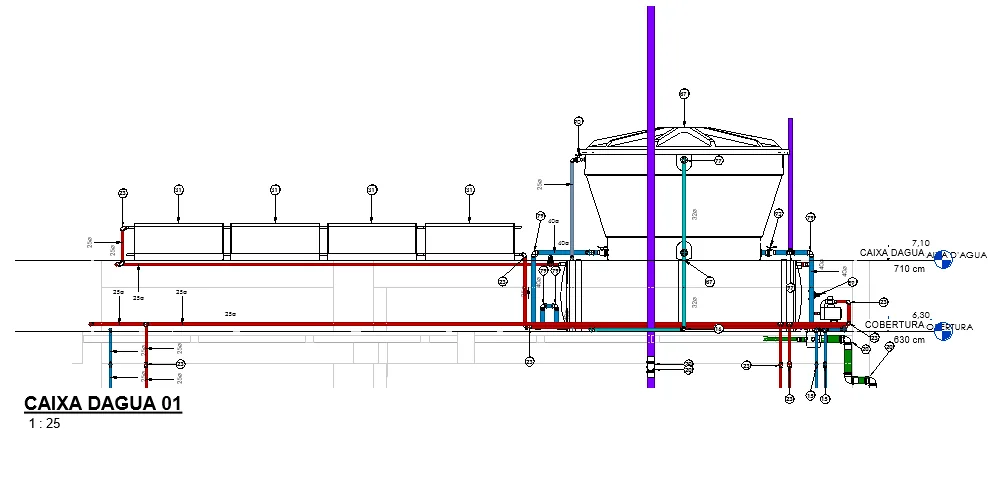

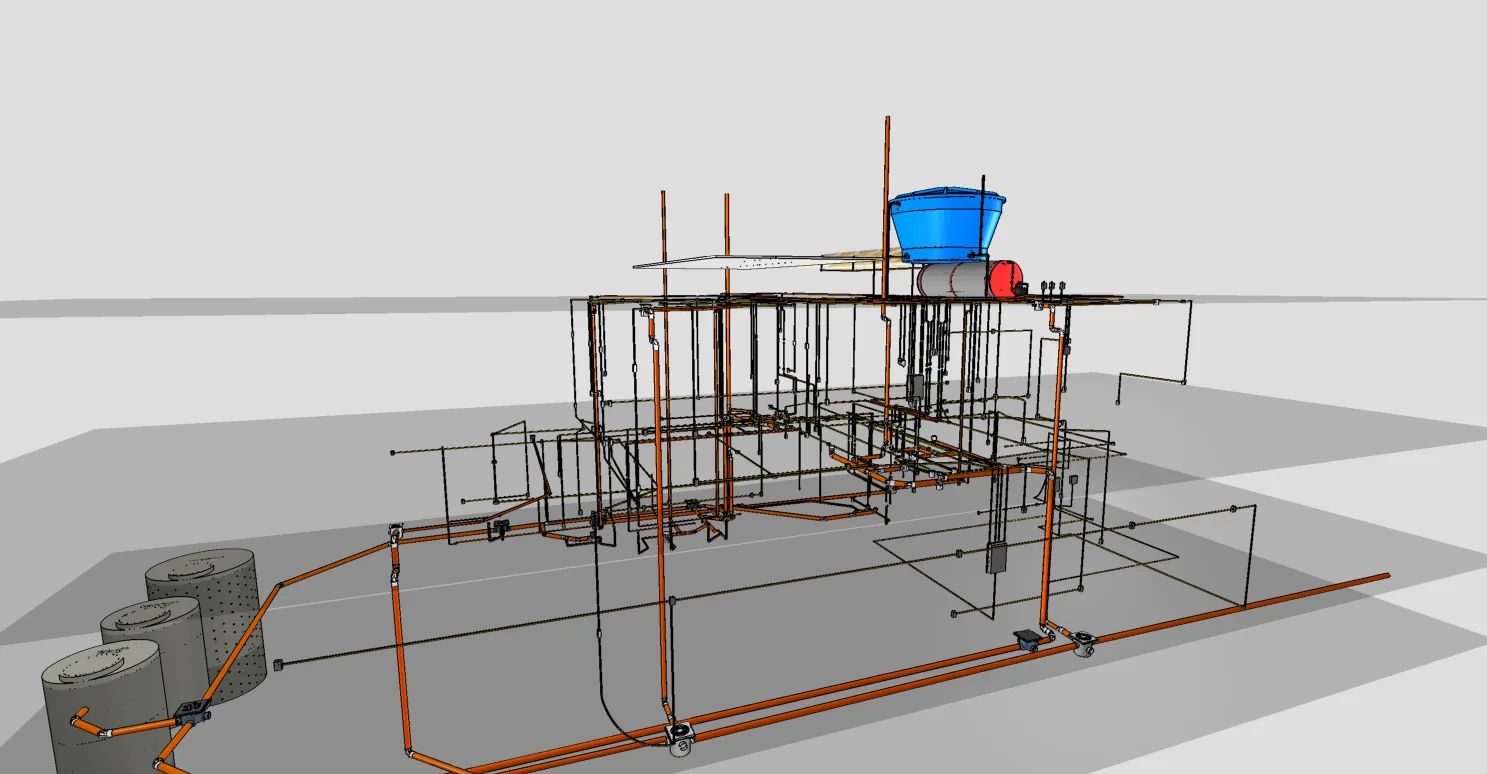

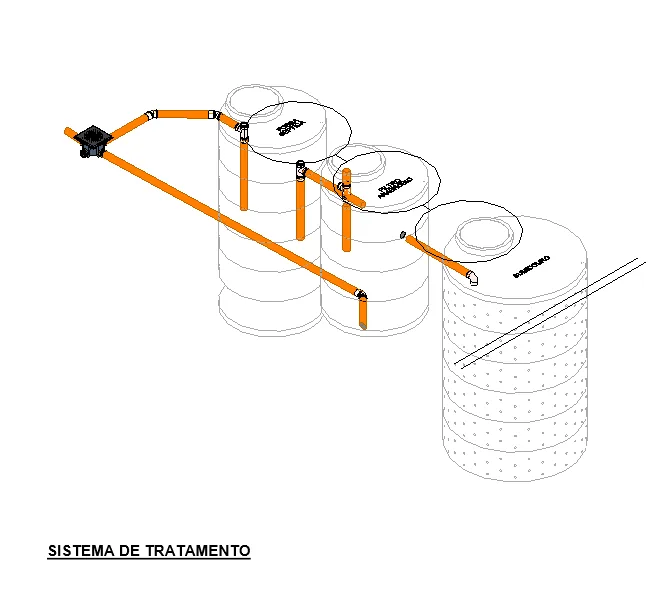

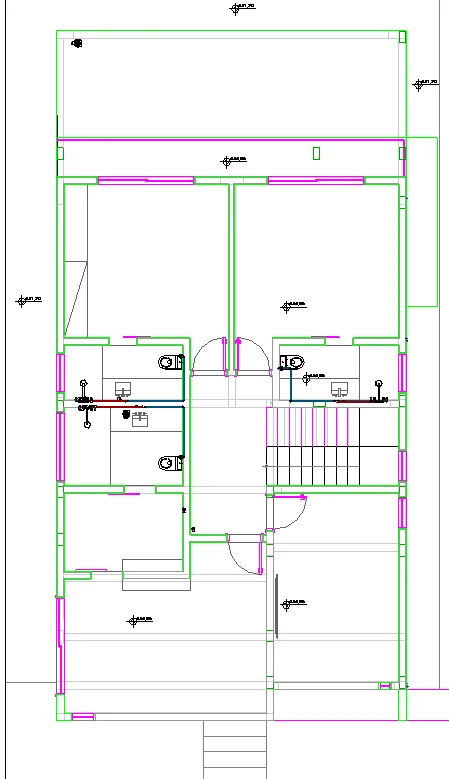

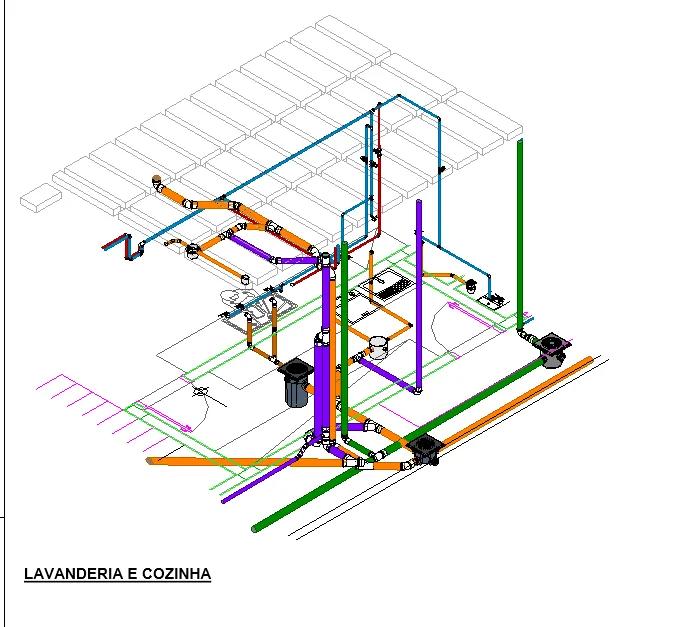

Tubulações de água fria (laranja), esgoto (verde), pluviais (azul) e ventilação (roxo) — separadas por cor para leitura rápida no canteiro.

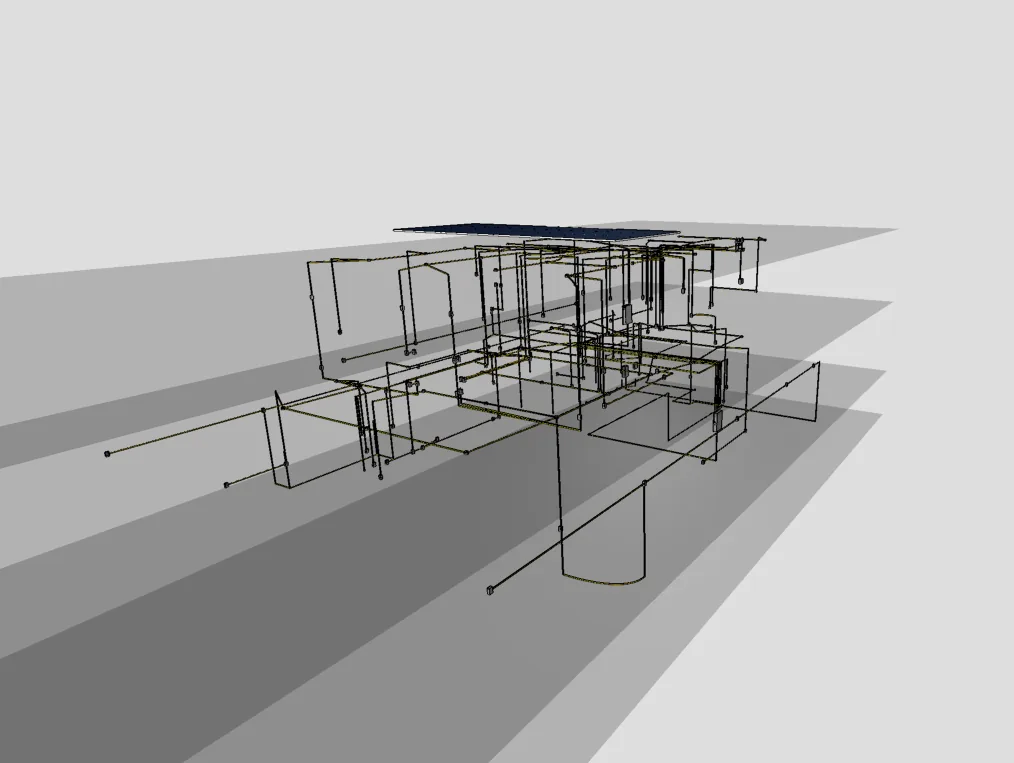

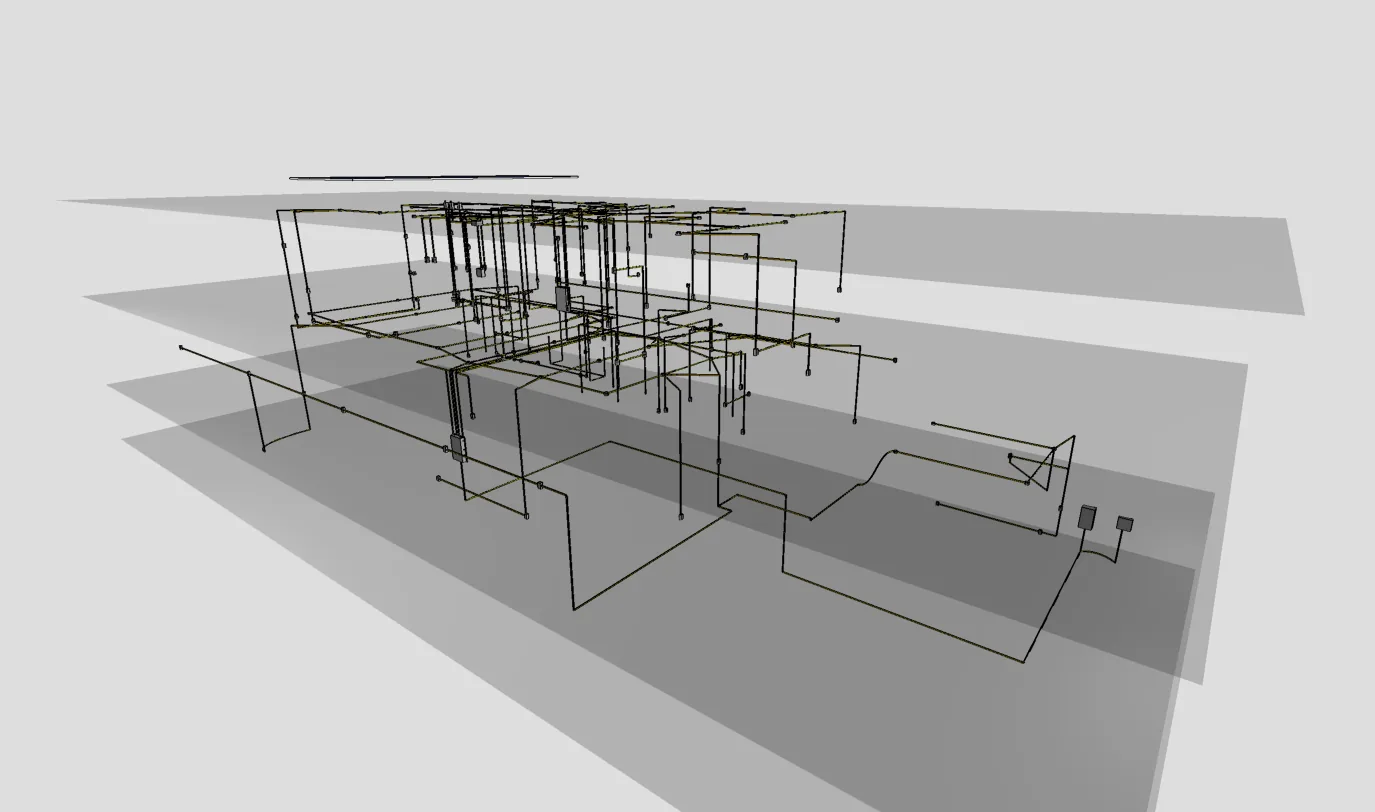

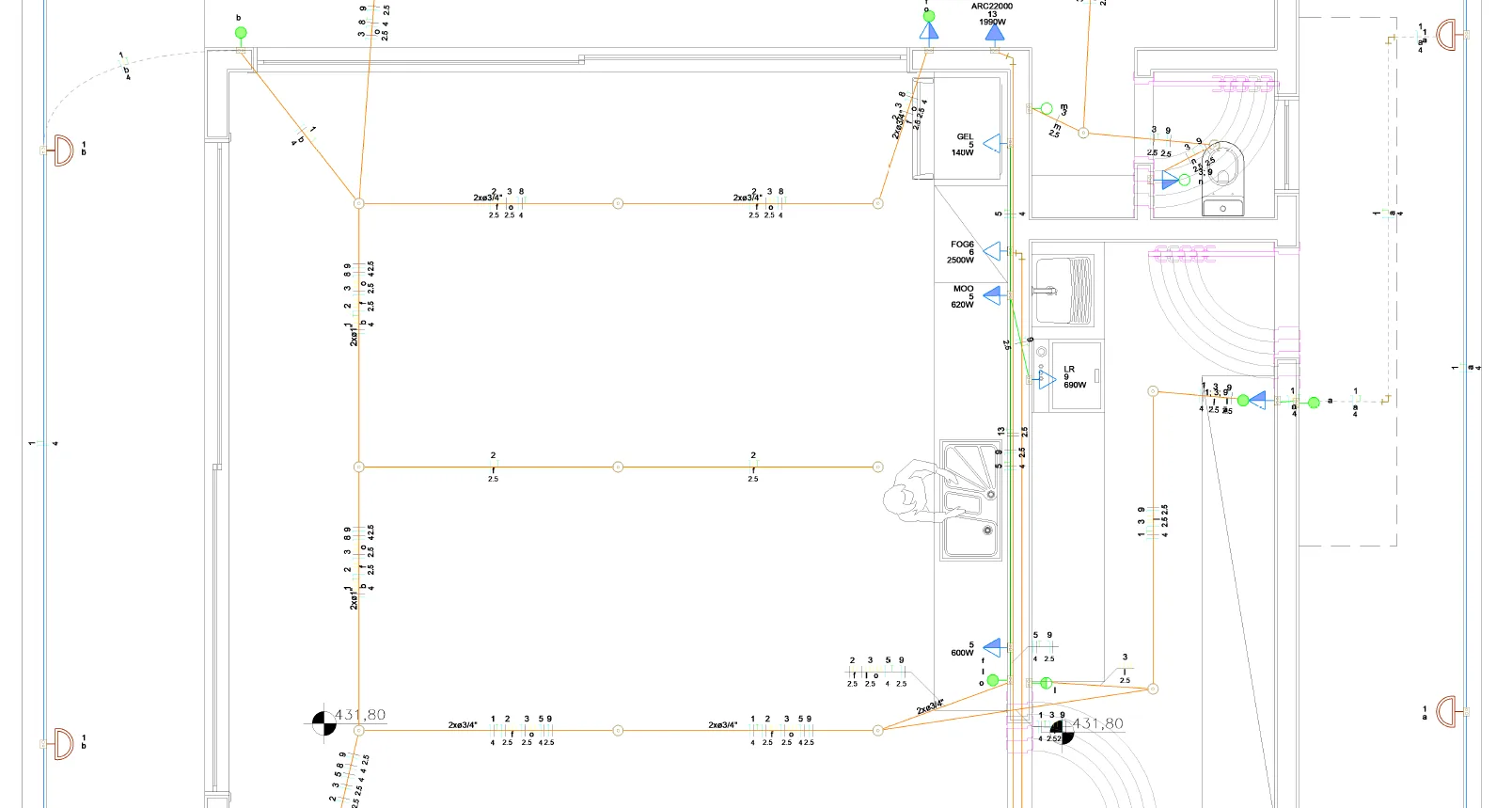

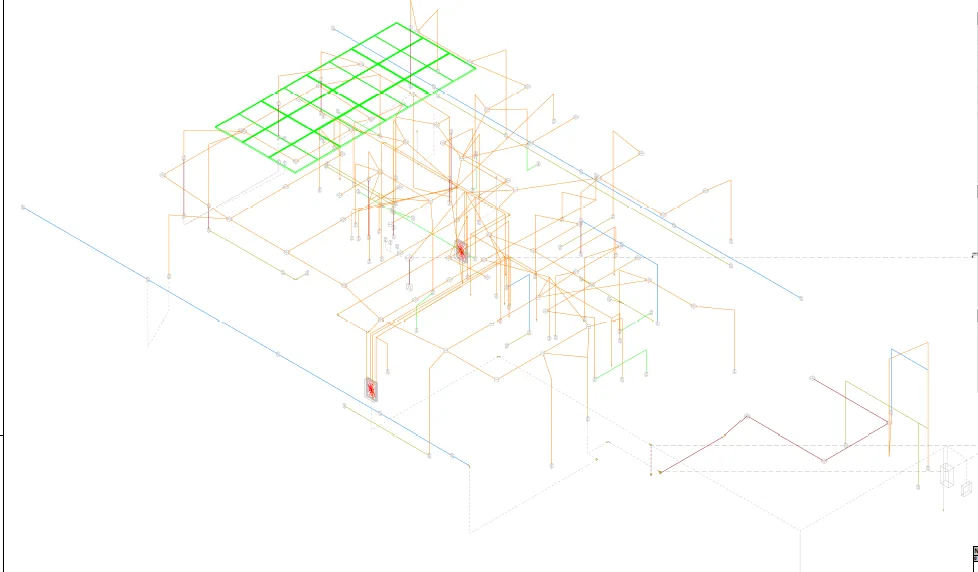

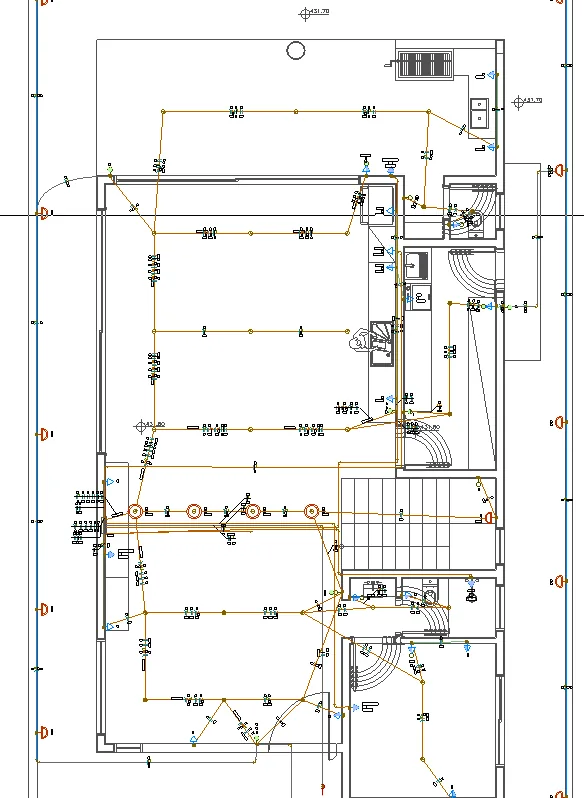

Eletrodutos modelados em 3D dentro de lajes e paredes — cada tomada, ponto de luz e QD já com numeração de circuito.
Residência de dois pavimentos modelada em BIM do alicerce ao último ponto de tomada — estrutural, hidrossanitário e elétrico no mesmo modelo federado.
Casa nova, terreno em aclive, três disciplinas precisando começar juntas. O risco clássico: viga descendo onde a tubulação sobe, eletroduto cortando uma sapata. Em obra, isso vira retrabalho — em BIM, vira clique.
Levantamos o modelo estrutural primeiro (pilares, vigas, lajes, sapatas), depois encaixamos hidráulica e elétrica usando o mesmo Revit/IFC. Toda interferência foi resolvida na tela. Saiu IFC final para a obra abrir no Navisworks e o engenheiro residente acompanhar 3D.
Modelo federado entregue em IFC + pranchas executivas. Equipe de obra usa o 3D no canteiro pelo celular. Zero retrabalho de furação de viga até o momento.
