i. Desafio
Antes da obra.
Quando estrutura e instalações caminham separadas, o problema aparece nos encontros: viga com prumada, shaft com passagem, altura com forro.
P/22 · Modelo IFC
Casa Grande em BIM.
Residência em São Roque com dois modelos IFC — geral e estrutural — para conferir a compatibilização disciplina por disciplina.
ii. Solução
O caminho técnico.
Separamos o modelo geral do estrutural para permitir leitura limpa por disciplina, com as pranchas hidráulicas e elétricas amarradas ao mesmo modelo.
iii. Resultado
Entrega consultável.
Compatibilização conferida na tela e pranchas prontas para a equipe executar sem adivinhar onde a rede encontra a viga.
§ Pranchas técnicas
Visto em detalhe.
Casa Grande — São Roque. Pranchas de instalações hidráulicas e elétricas.
§ 01

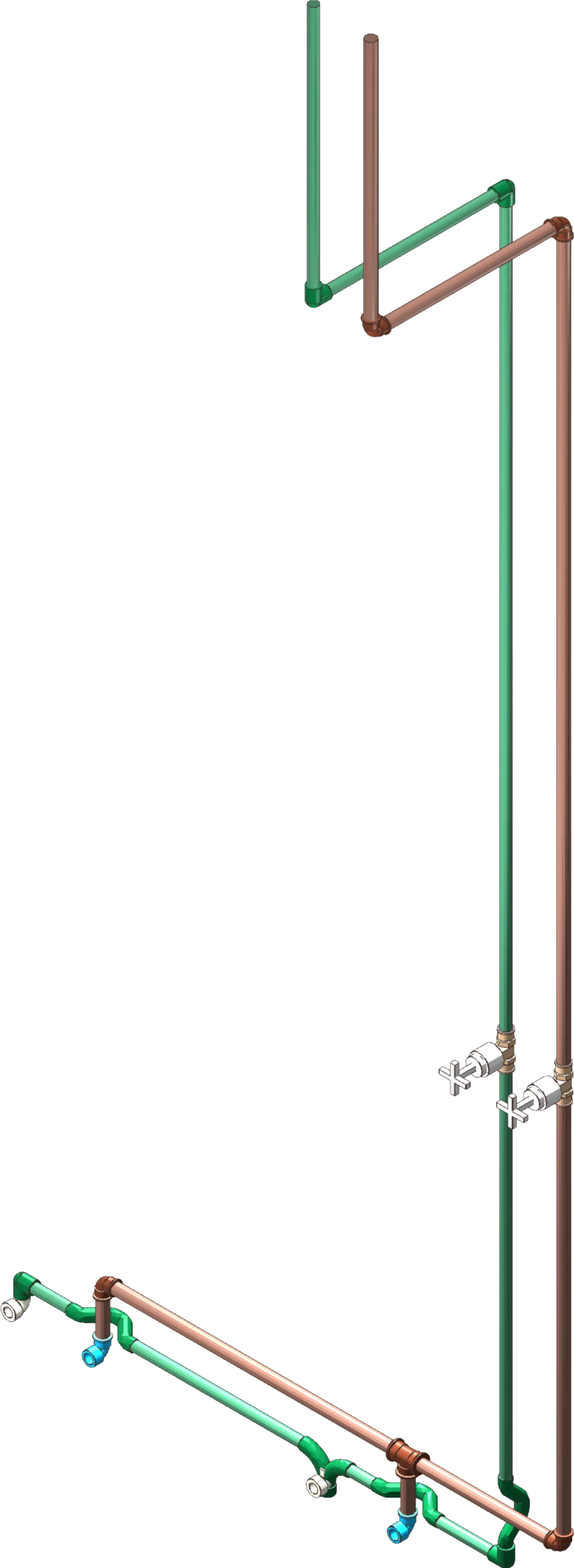

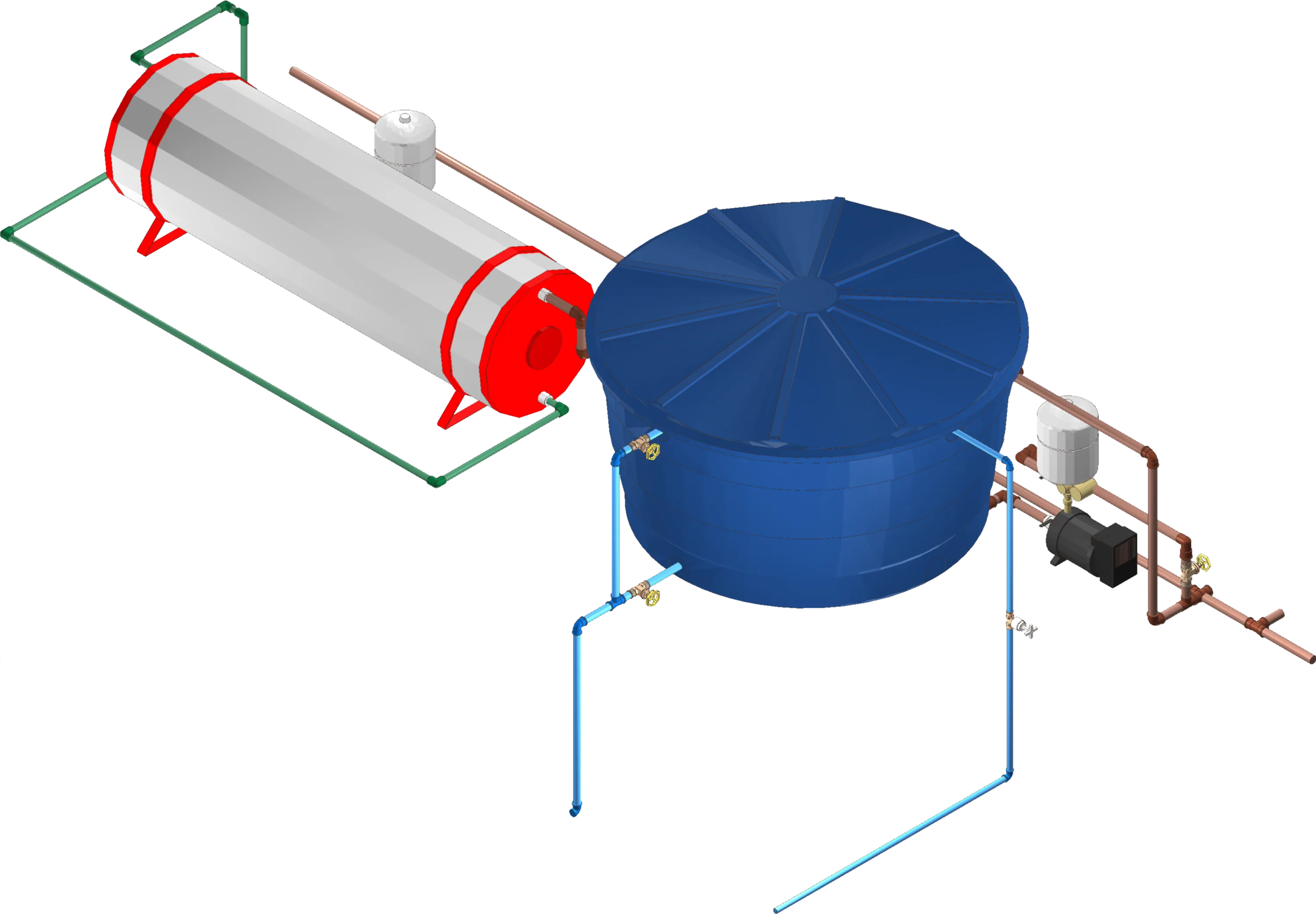

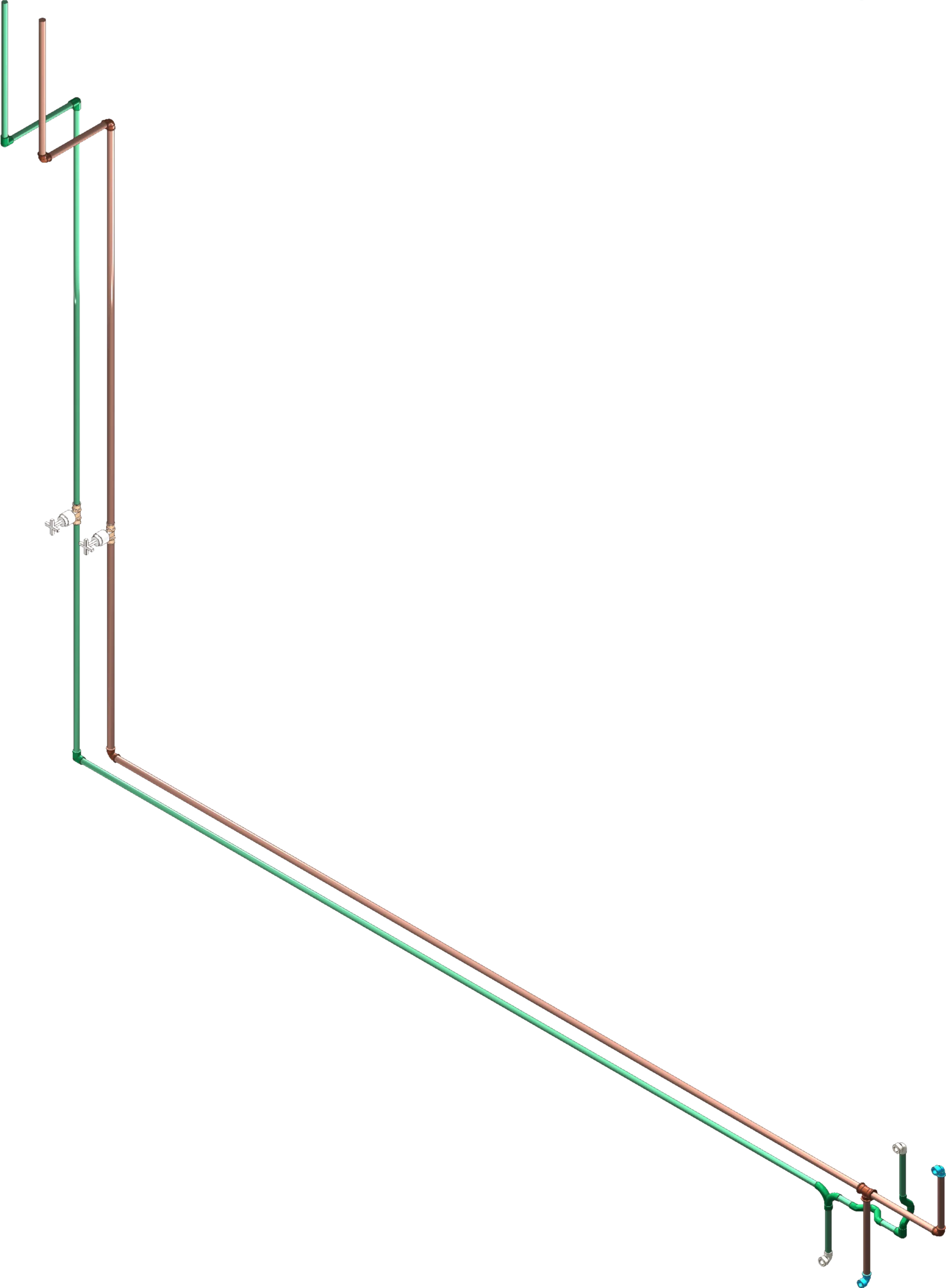

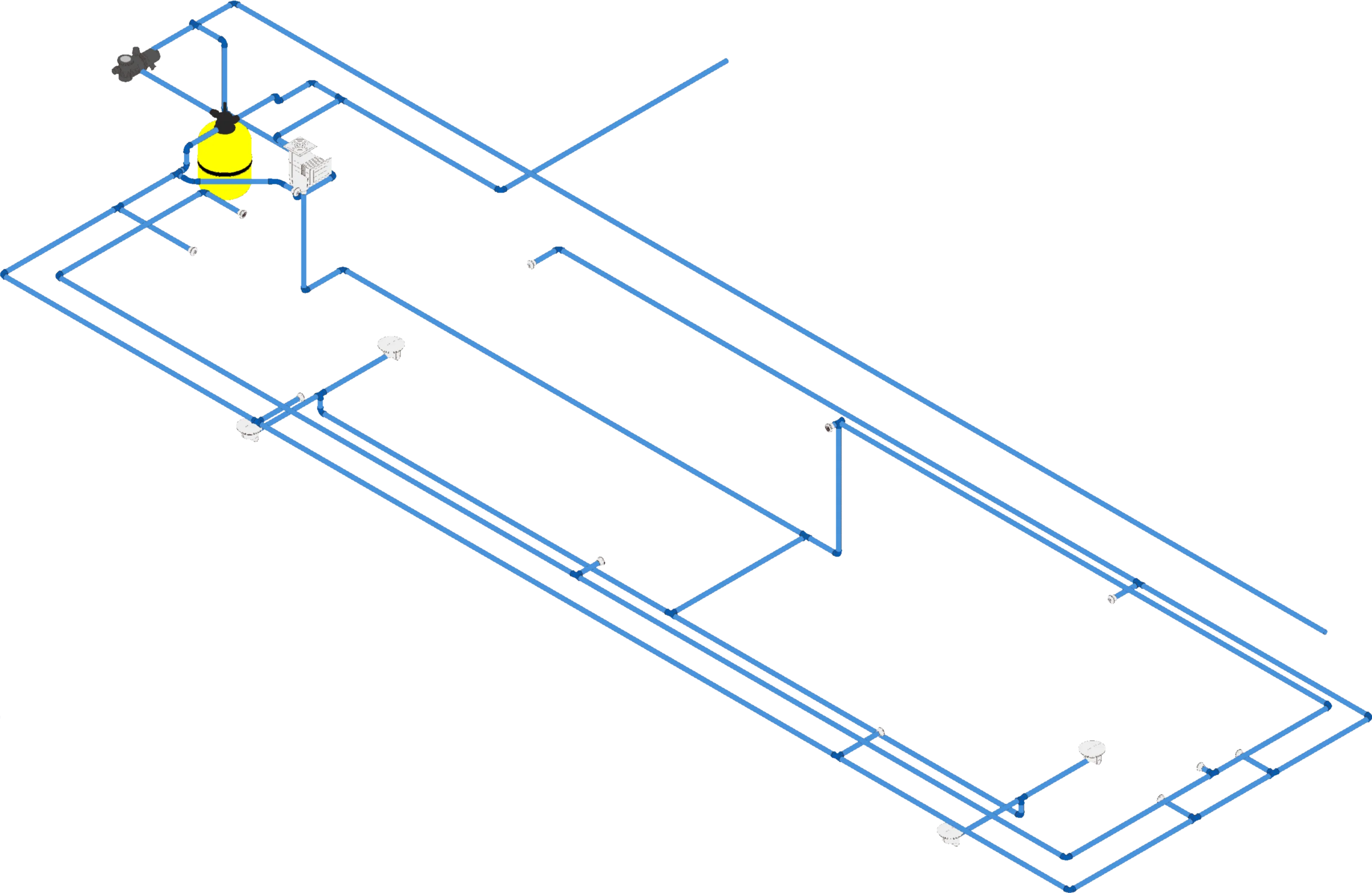

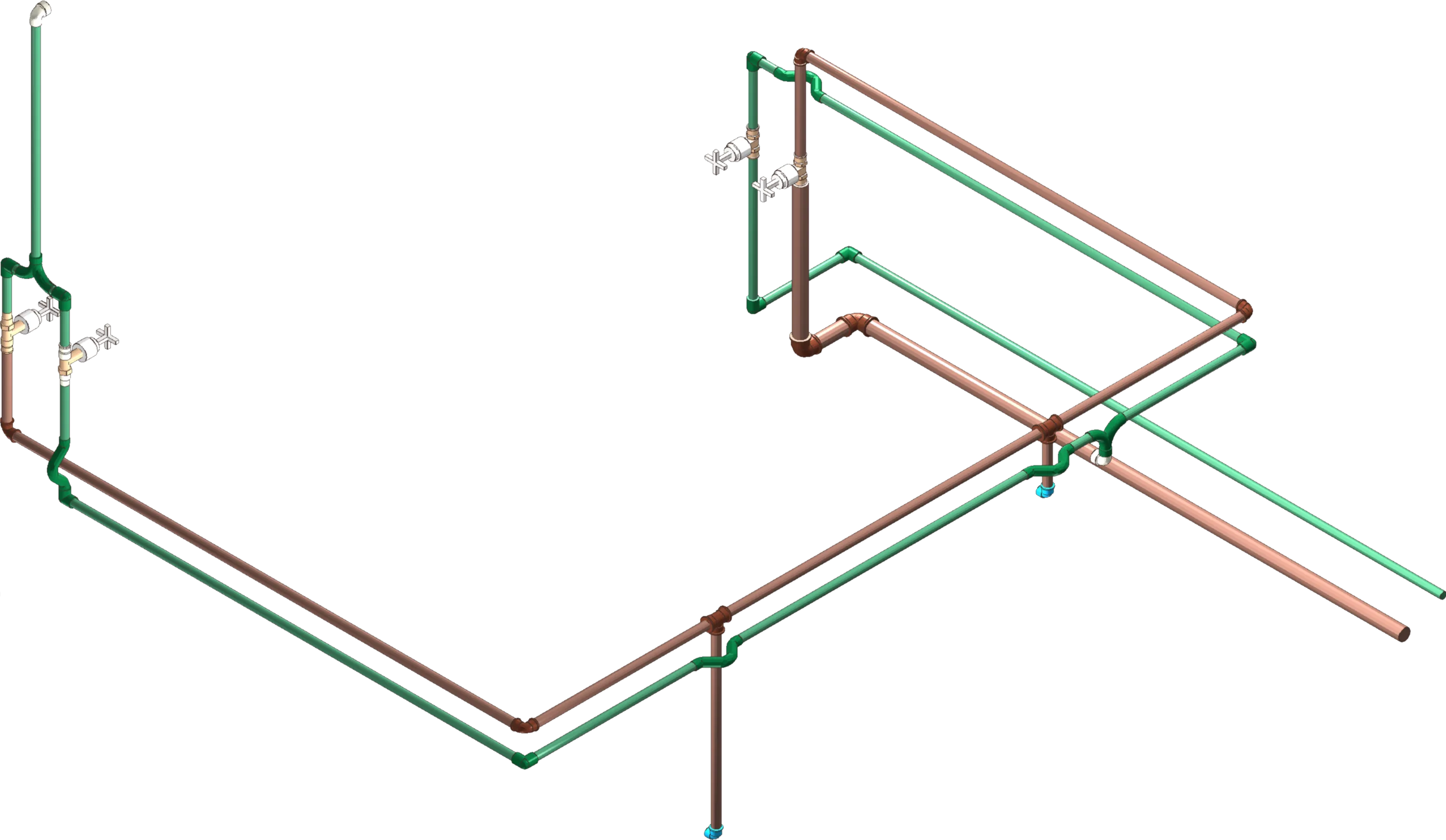

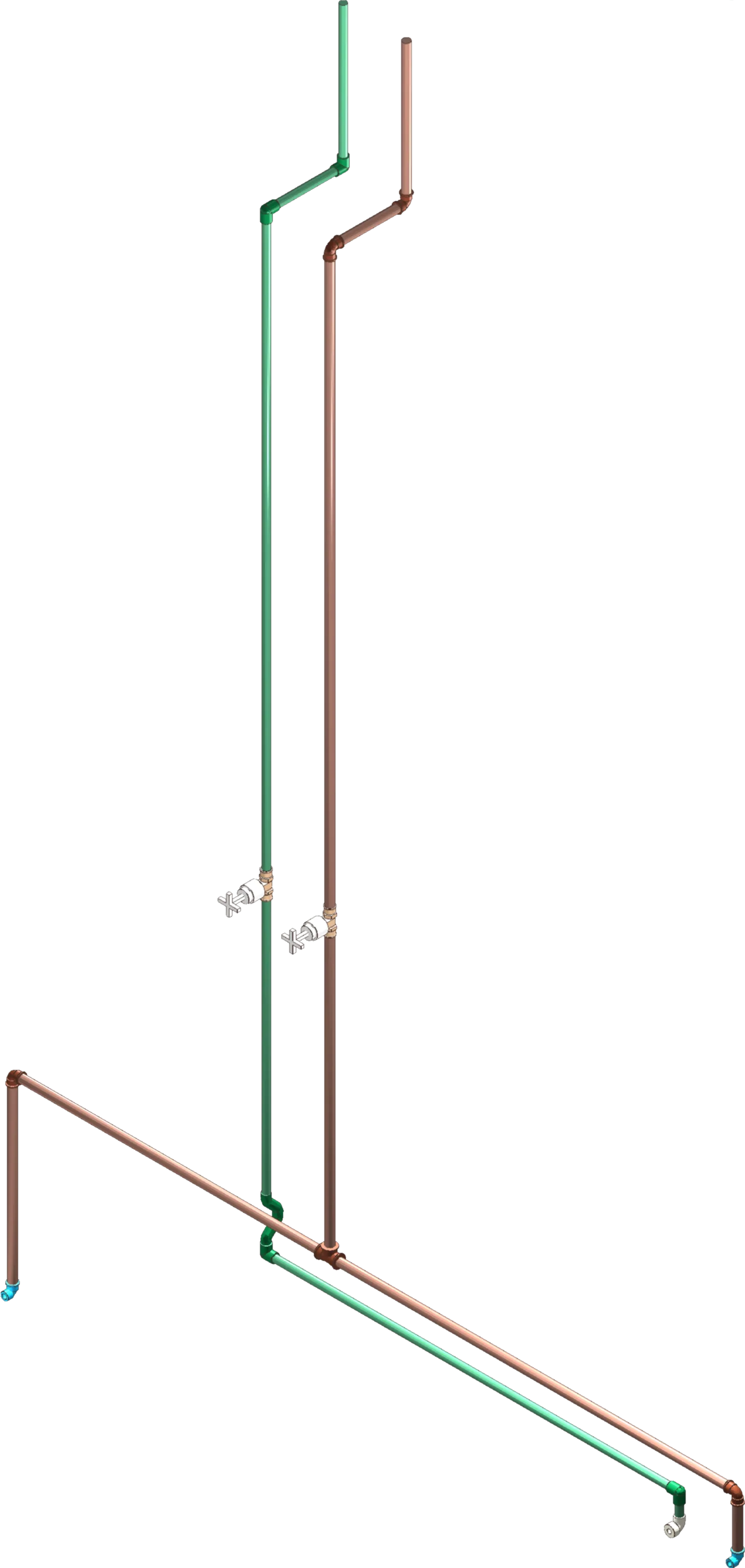

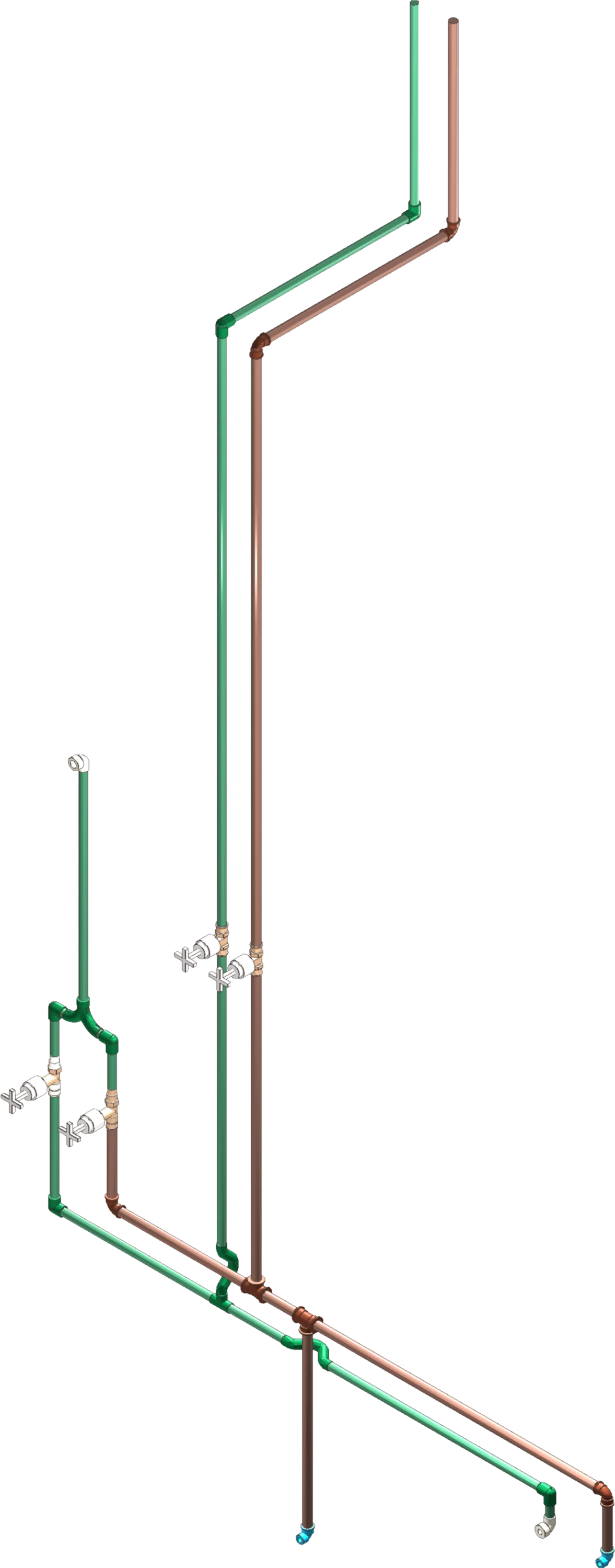

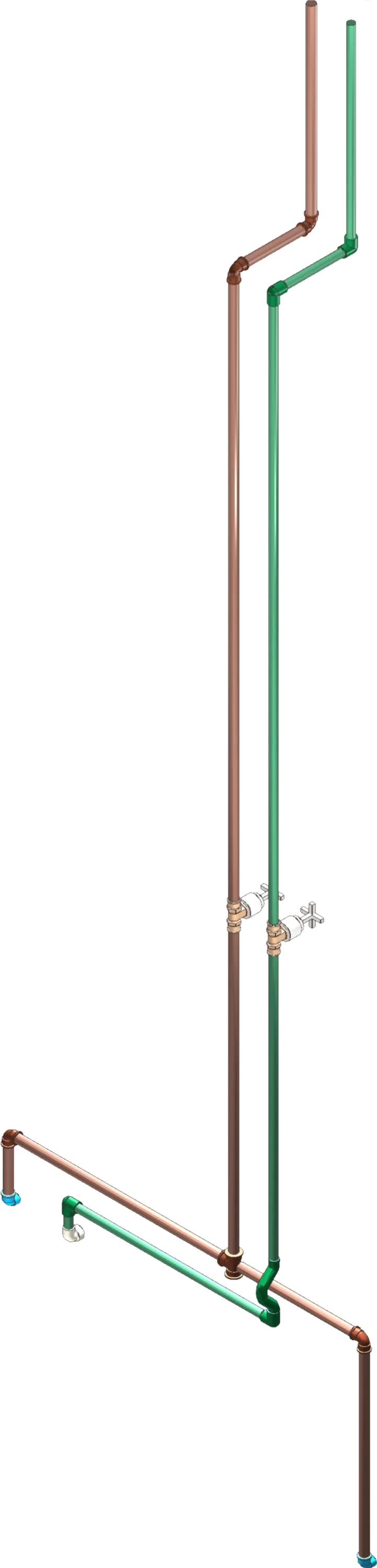

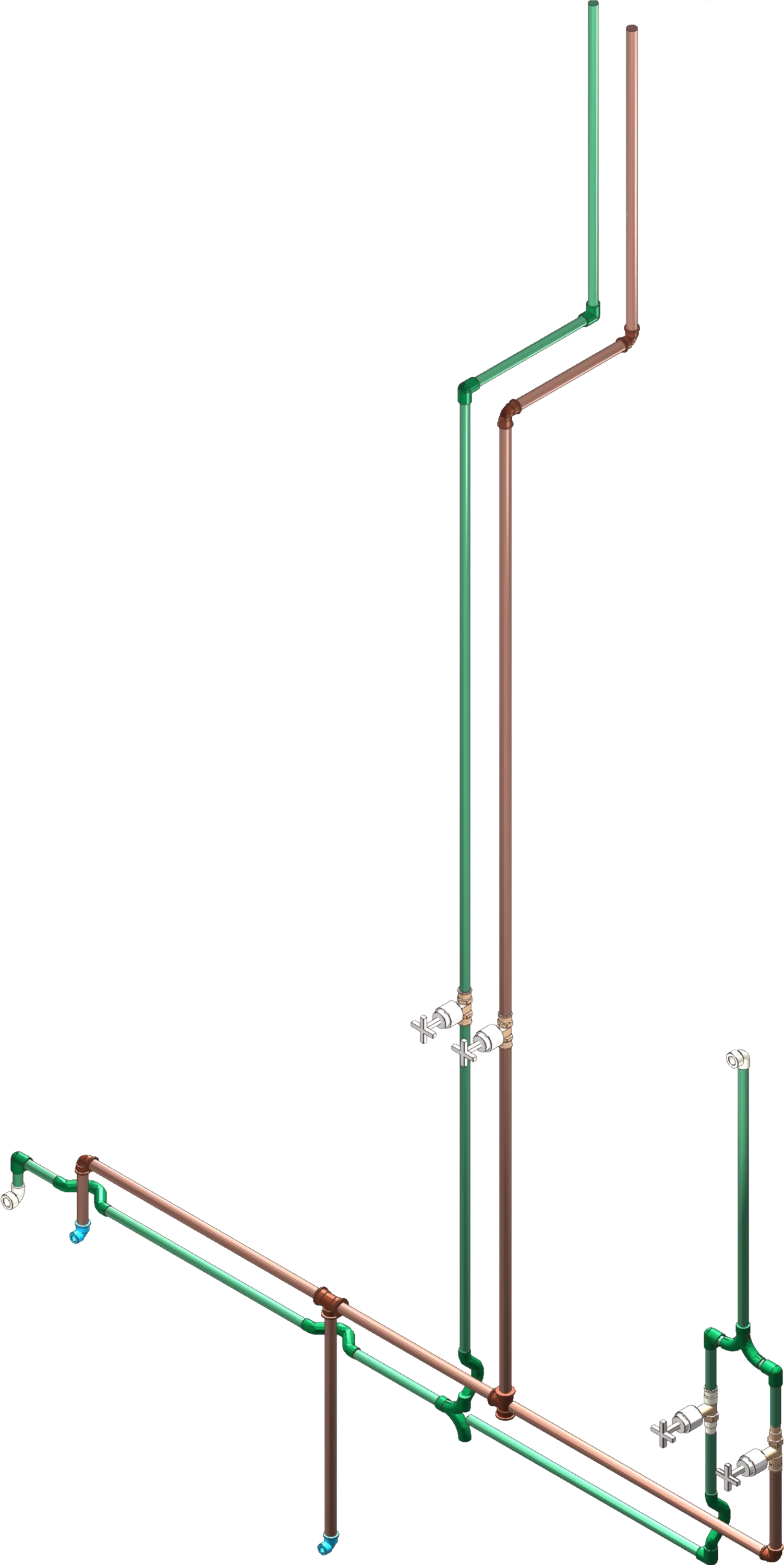

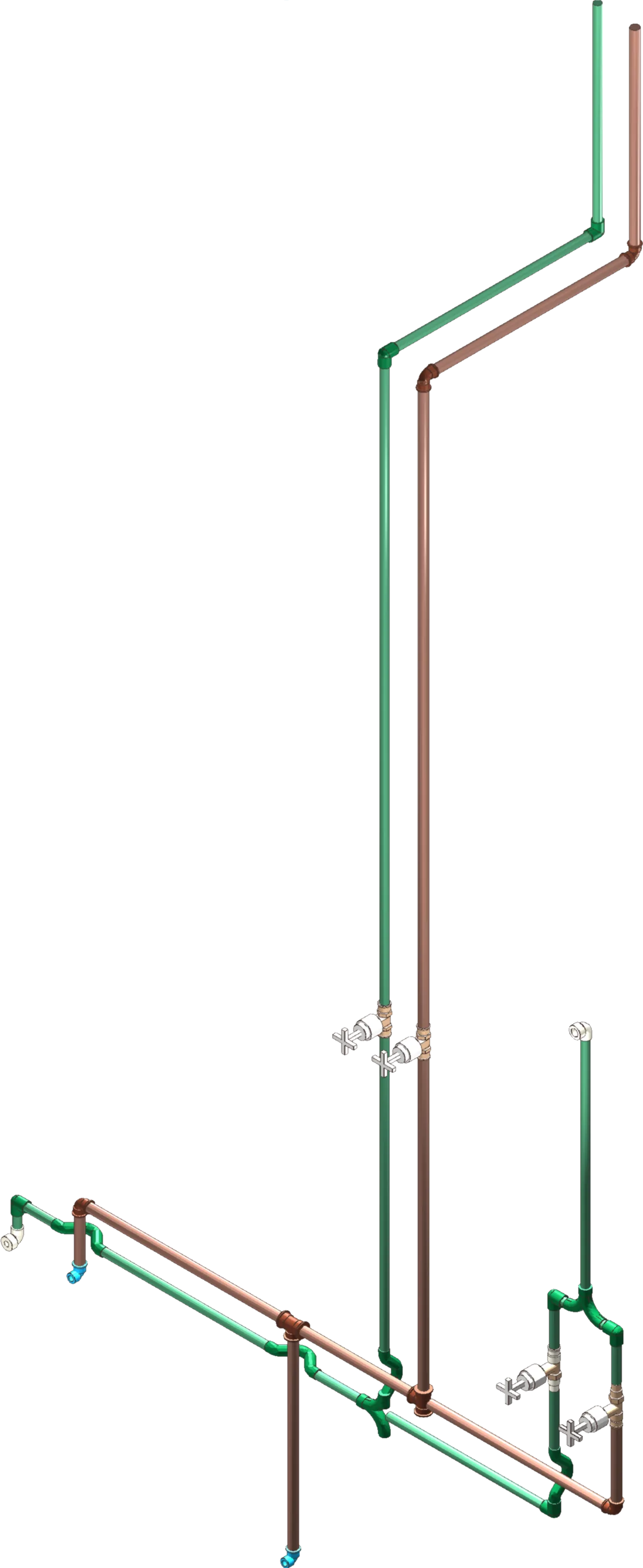

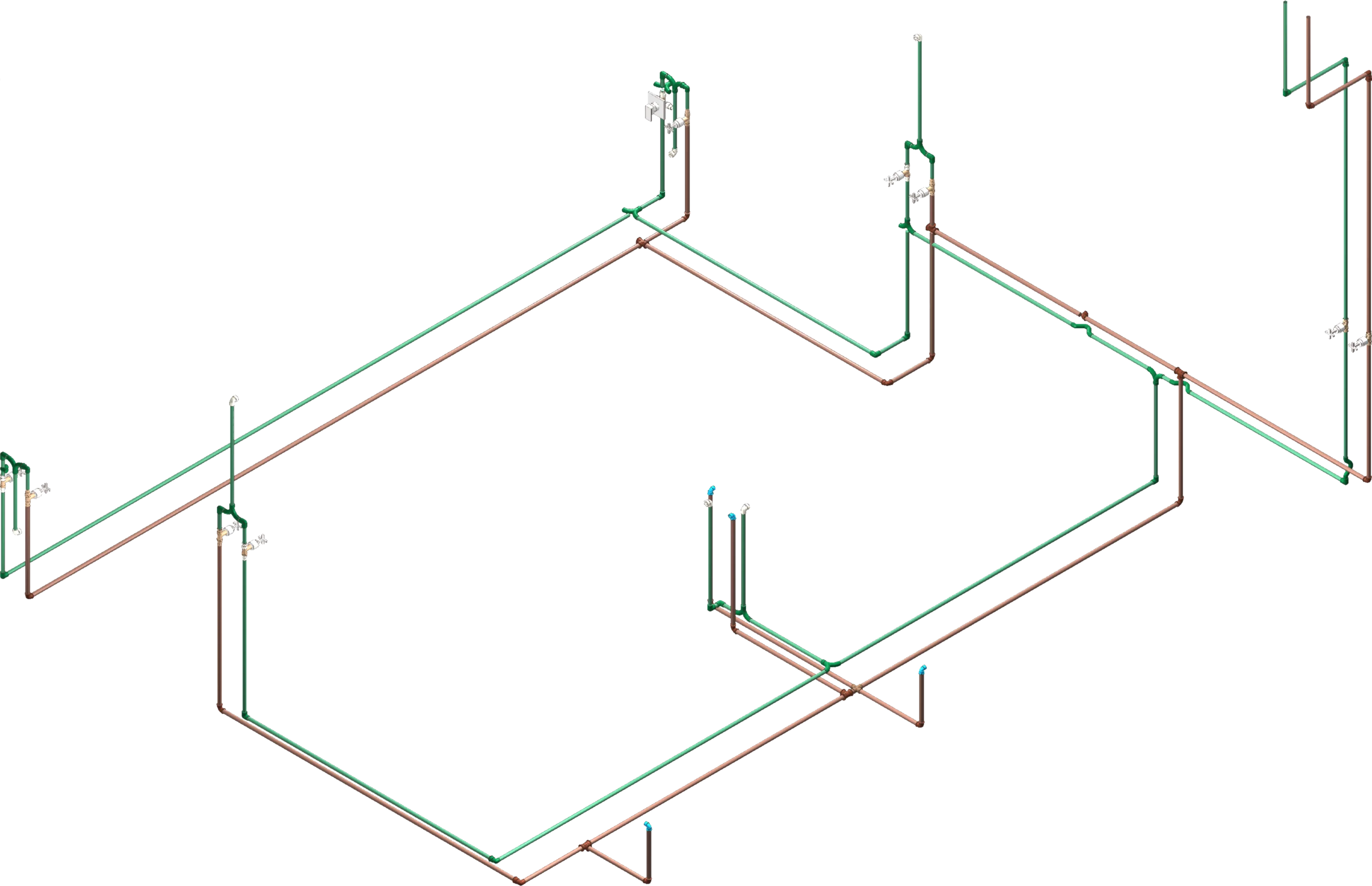

Hidráulico
§ 02

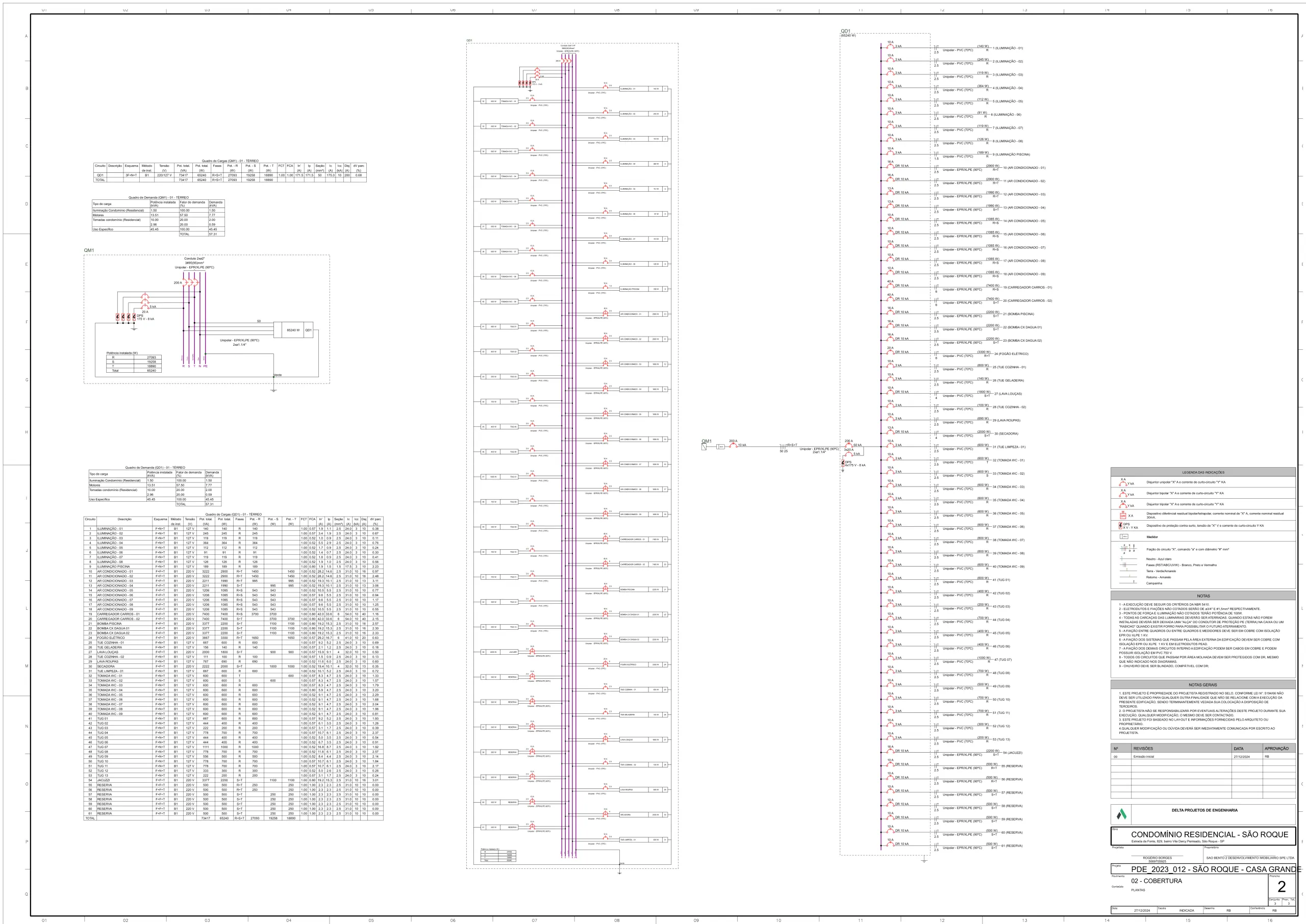

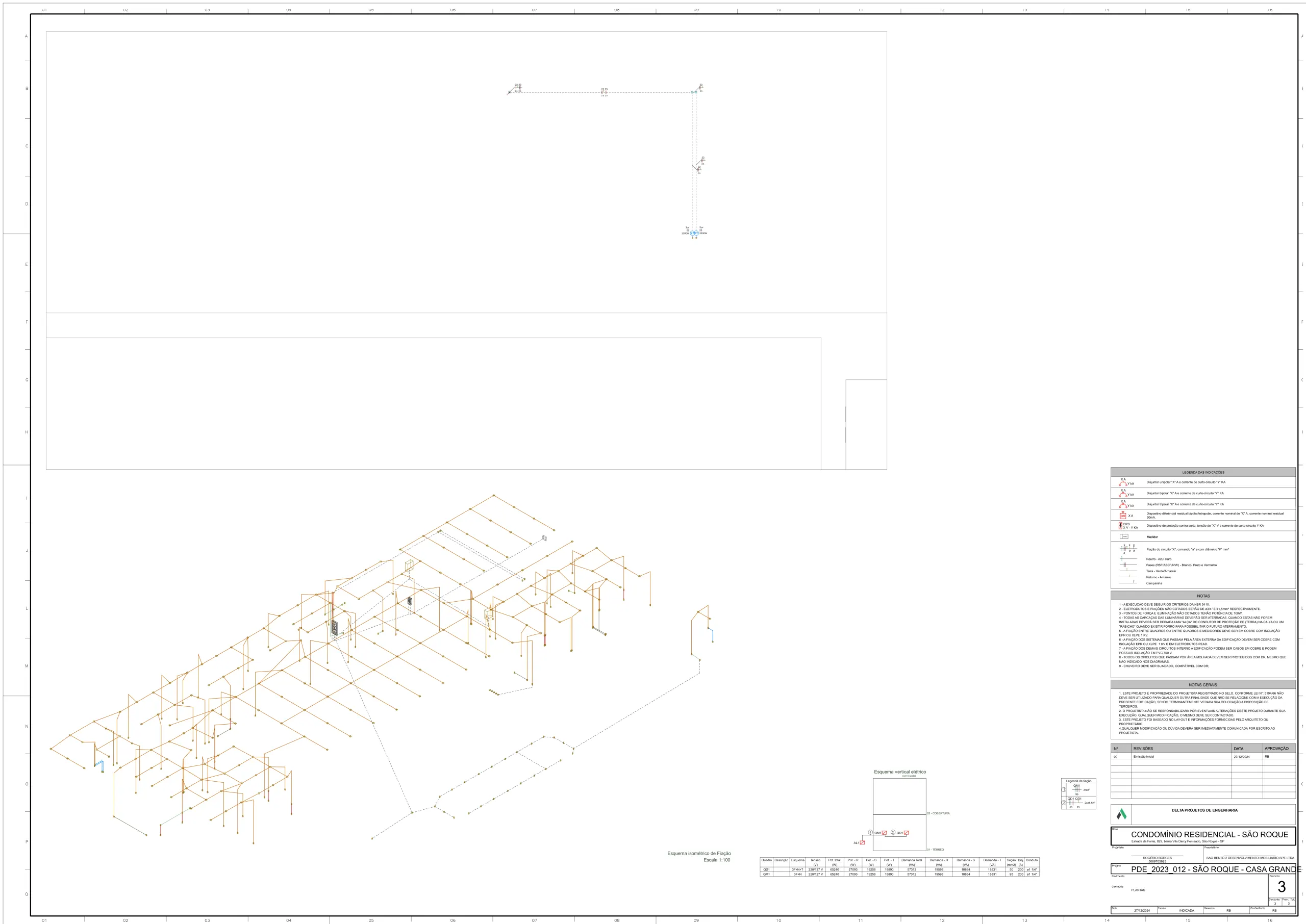

Elétrico
Informação técnica navegável.
IFCBIMCompatibilizaçãoLeitura 3DModelo geral + estruturalApoio à obra
