i. Desafio
Antes da obra.
Sistemas pesados e essenciais no mesmo empreendimento: elétrica, gás e hidrossanitário precisavam ser coordenados sem virar um modelo único impossível de abrir.
P/37 · Modelo IFC
Projeto Ribeirão em BIM.
Dois modelos IFC complementares — elétrica de um lado, gás e hidrossanitário do outro — para navegar sistema por sistema sem perder a visão do conjunto.
ii. Solução
O caminho técnico.
Separamos os modelos por disciplina — com a rede de gás dimensionada em ramais, prumadas e pontos conforme a NBR 15526 — mantendo a leitura integrada entre eles.
iii. Resultado
Entrega consultável.
Nesta página dá para alternar entre os dois modelos e entender como a infraestrutura se distribui por sistema — exatamente como a obra recebeu.
§ Pranchas técnicas
Visto em detalhe.

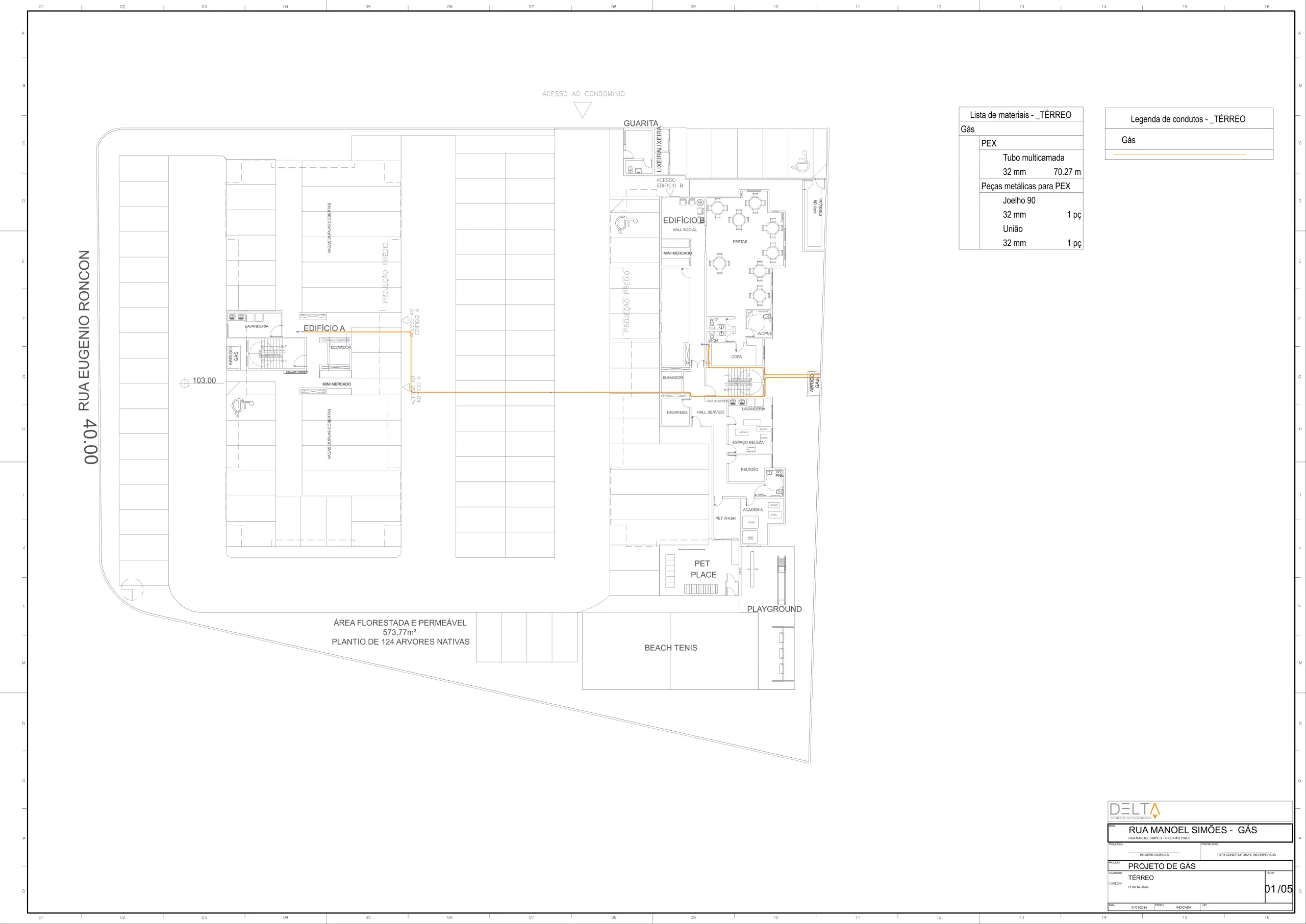

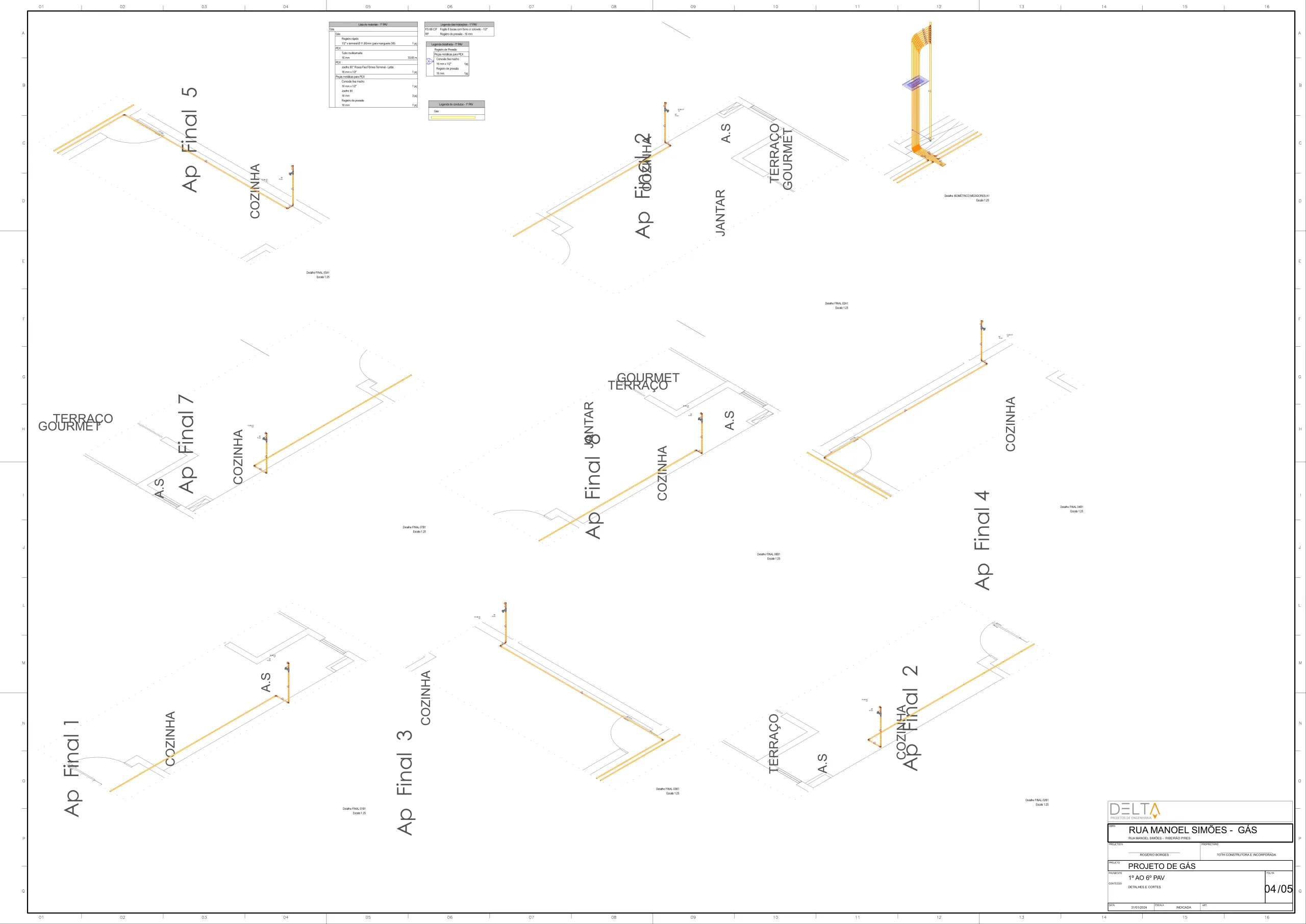

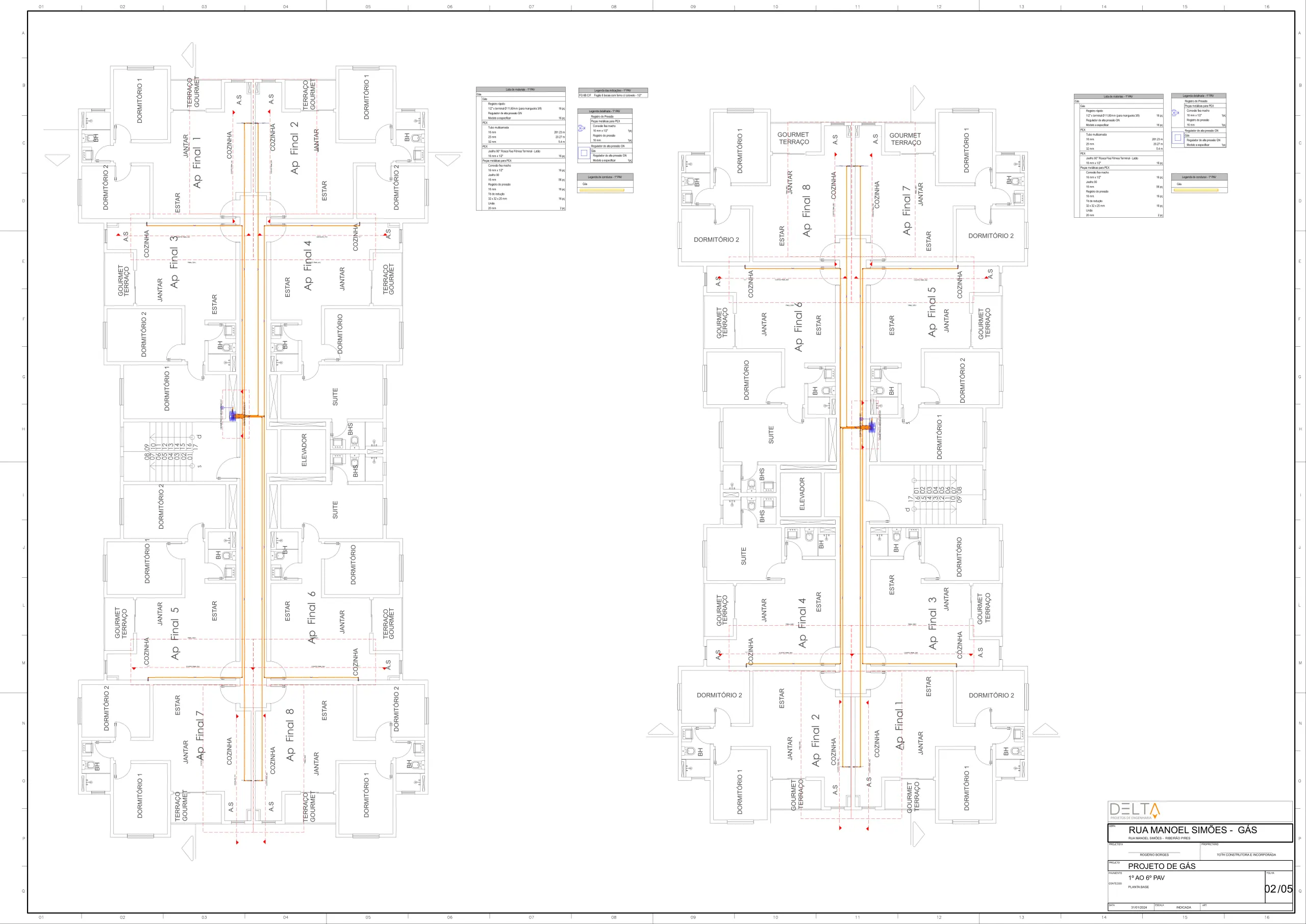

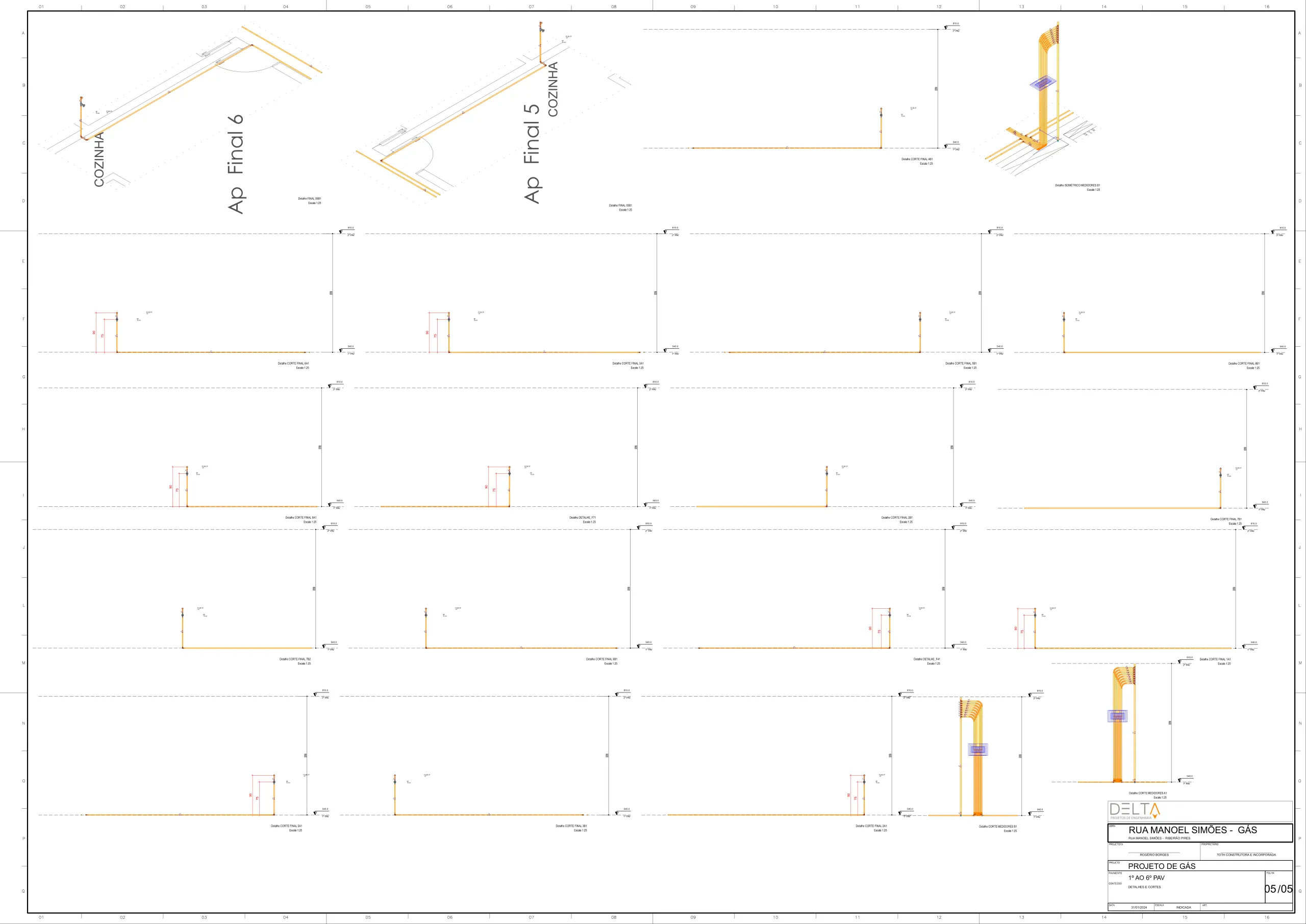

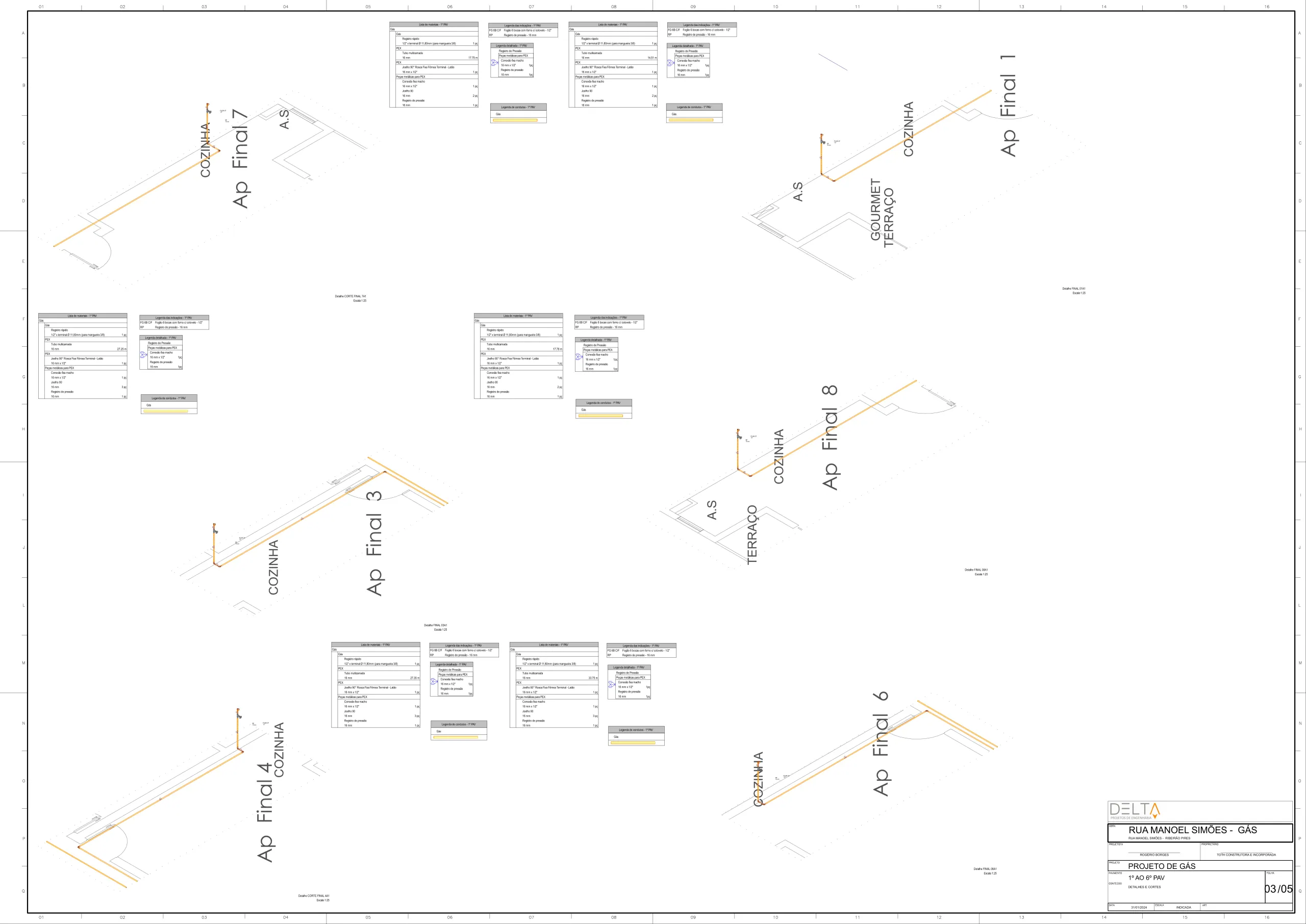

Projeto de gás para complexo residencial — dimensionamento de ramais, prumadas e pontos de utilização conforme norma NBR 15526.
Informação técnica navegável.
IFCBIMCompatibilizaçãoLeitura 3DEletrica + gas + hidrossanitarioApoio à obra
